コンピュータシステムの理論と実装。プロジェクト03-bが終わりました。

　前回までにＲＡＭ６４をつくっていたので、今回の課題は簡単にできました。これらは全て同じＡＰＩで構成されていると何度も書いてあったので、同じように作れば良いと考えRAM64と同じようにつくりました。Mux16とAndをいつものように使いました。RAM512をハードウェアシミュレータに読み込んだところです。RAM64を8個使って、つくります。

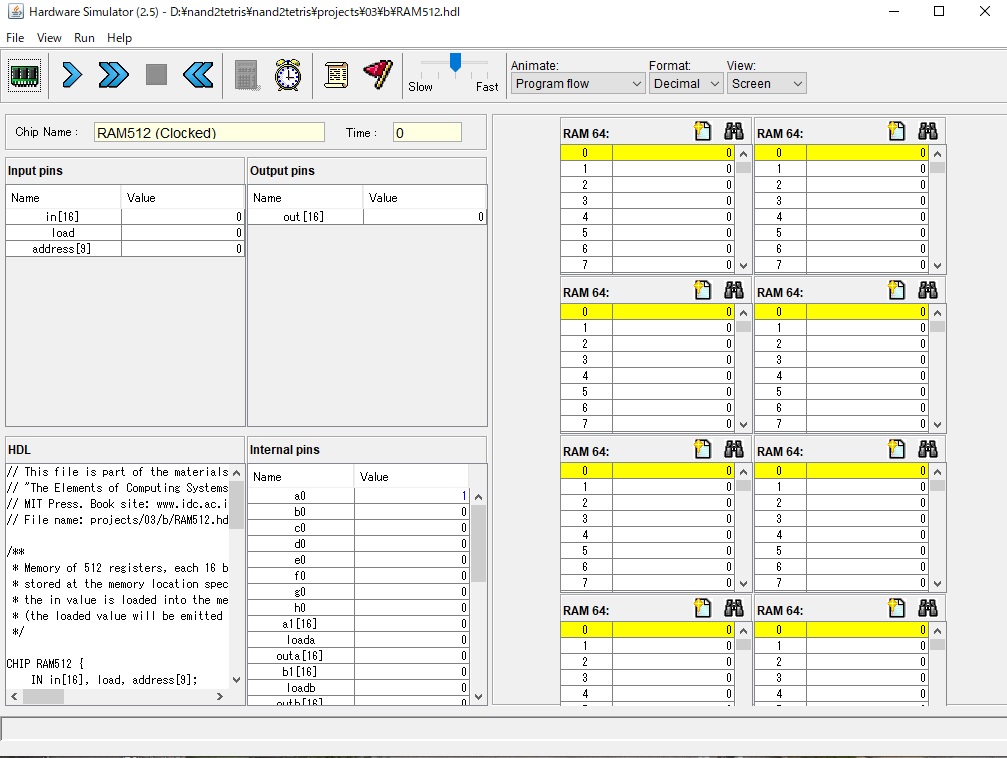

RAM512 読み込み

addressの上位3ビットで、8個のうちのどれかを選択します。下位6ビットで、その中のレジスターを選択します。successfullyが表示されました。

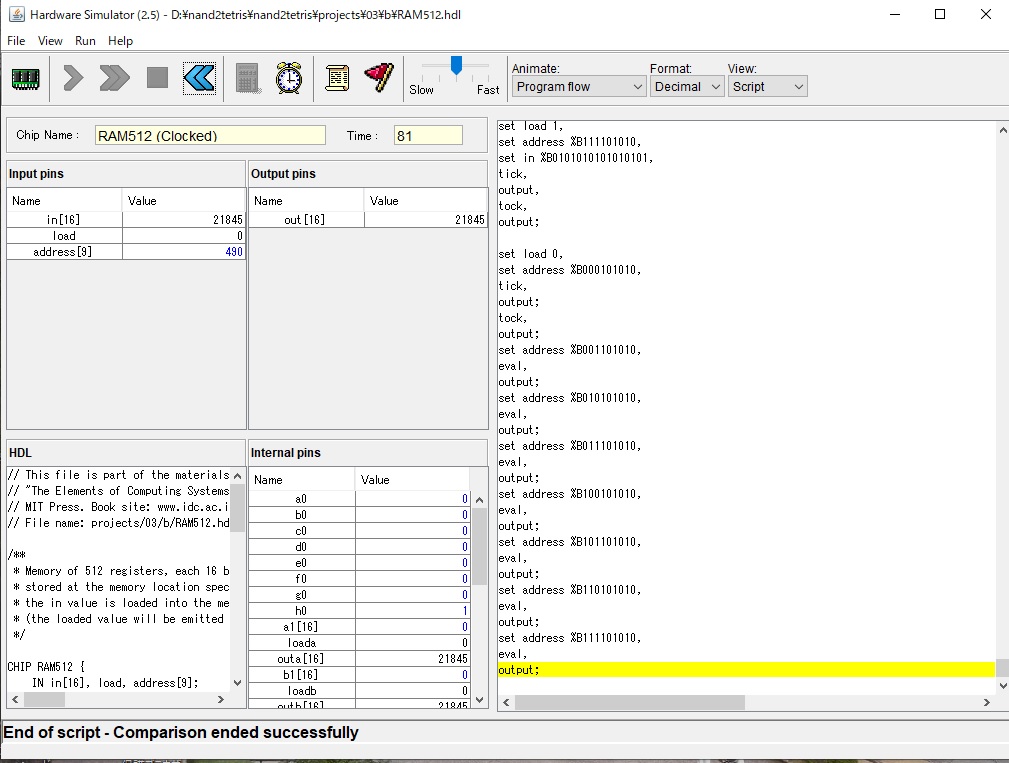

RAM512 successfully

次はRAM4Kです。RAM512を8個使います。hdlファイルはRAM512.hdlをコピーして、RAM512に書き替え、アドレスを変更します。上位3ビットで、8個のRAM512のうちのどれかを選択します。下位9ビットで、その中のレジスターを選択します。

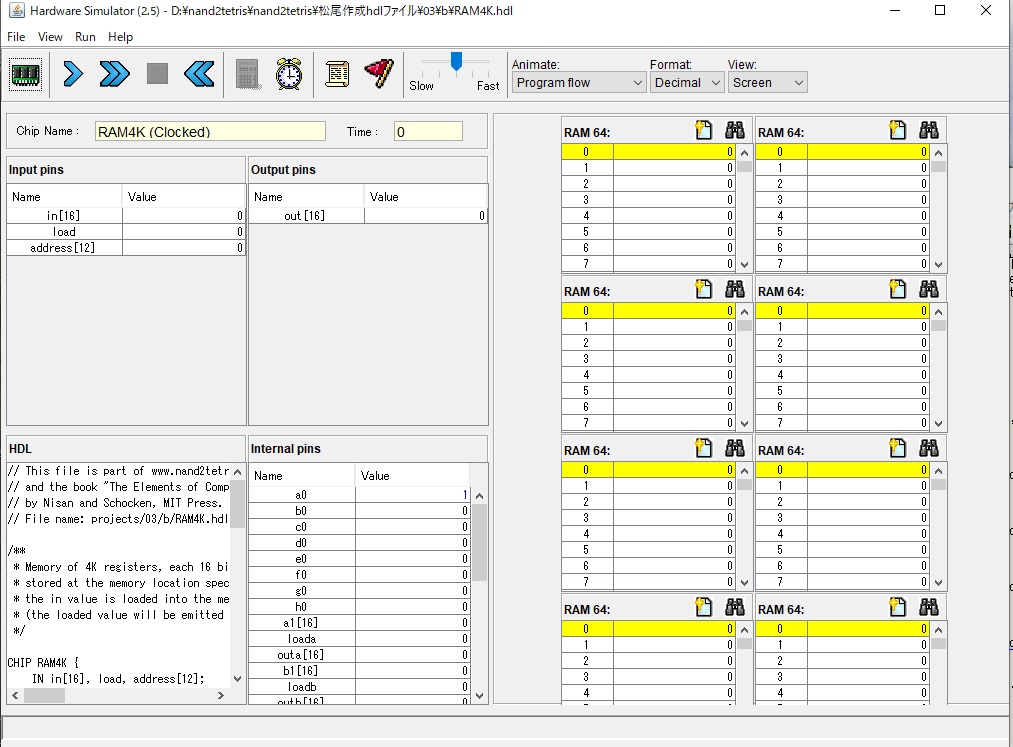

RAM4K　読み込み。

これも、なんなく終わりました。

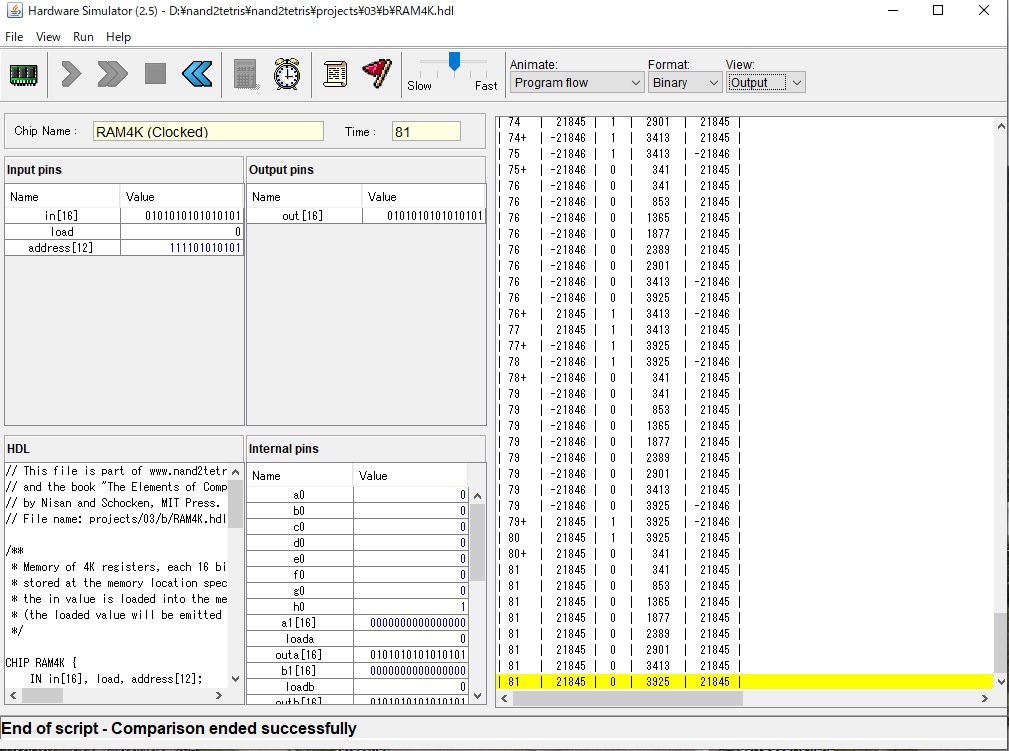

RAM4Ksuccessfully

最後にRAM16Kです。RAM4Kを4個使います。DMux4WayとMux4Way16に変更しました。

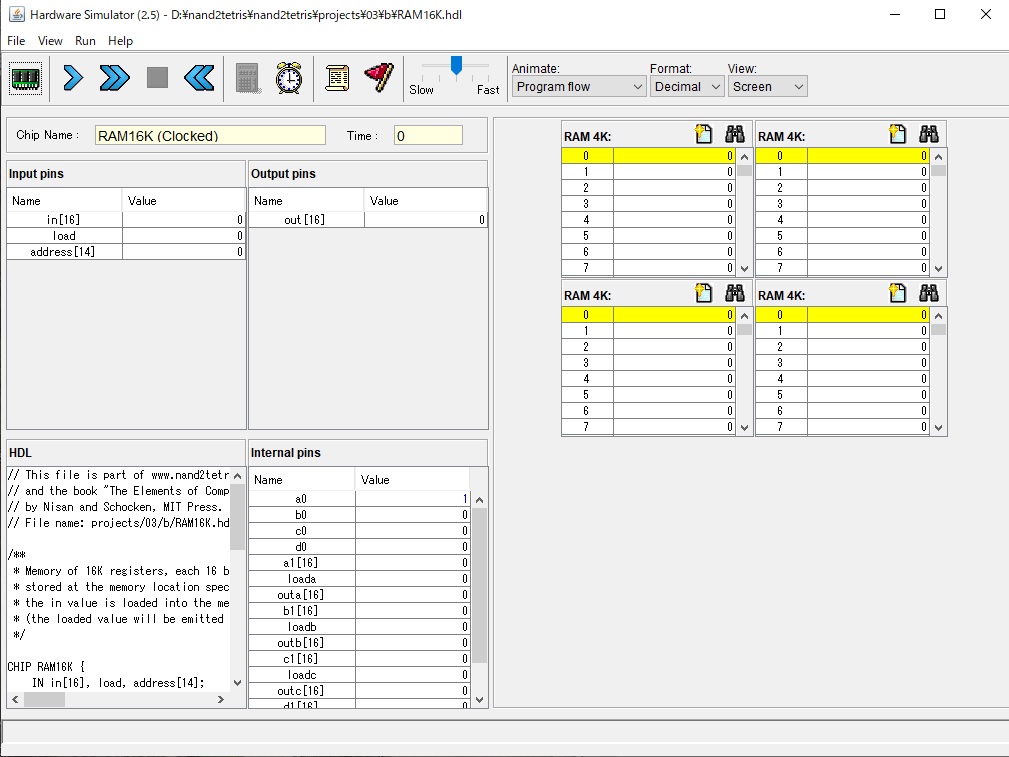

RAM16読み込み

これも成功。

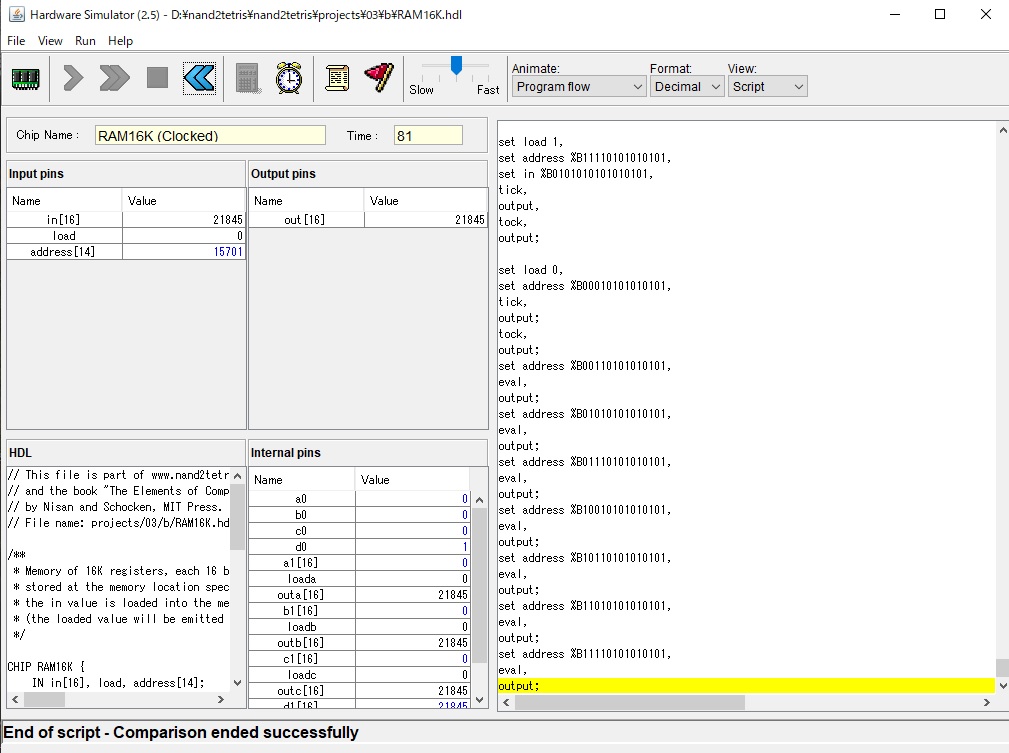

RAM16K successfully
